Als Lösung mit der höchsten Kapazität in unserem T-Nuten-Katalog bieten die Aluminiumprofile der Serie 120 maximale strukturelle Stabilität für schwere Montageportale und massive Geräteträger, die extremen statischen oder dynamischen Belastungen ausgesetzt sind. Wir bieten eine umfassende Projektlebenszyklusunterstützung, von der ersten Materialauswahl bis zur Lieferung vormontierter Strukturmodule, und stellen so sicher, dass Ihre riesige Industrieinfrastruktur effizient und sicher gebaut wird. Unsere strengen Qualitätskontrollstandards stellen sicher, dass jedes Extrudat der Serie 120 eine absolut solide Leistung liefert und ein Höchstmaß an Sicherheit und Präzision für Ihre Einrichtung gewährleistet.
Huishuo Aluminum Industry is professional China Aluminium-Strangpressprofil der Serie 120 manufacturers and Aluminium-Strangpressprofil der Serie 120 factory, a medium-to-large-scale industrial aluminum profile customization and processing manufacturer integrating R&D, production, and sales. We currently have three major production bases in Shanghai, Anhui, and Jiangsu, covering a total area of approximately 30,000 square meters. We have focused on the aluminum profile customization and processing industry for over 16 years, providing customers with one-stop services including industrial aluminum profiles, custom mold making for special profiles, CNC precision aluminum processing, aluminum surface treatment, and aluminum frame design and assembly.
Since our establishment, we have adhered to the service tenet of "survival through service, development through quality, and competitive through innovation." We have a professional team dedicated to design, R&D, production, and sales. Equipped with advanced machinery, we are able to meet diverse customer requirements by delivering high-quality Aluminium-Strangpressprofil der Serie 120 and comprehensive, one-stop services.
Wir haben nie aufgehört, wir machen weiter. Wir halten an unserer konsequenten Geschäftspolitik fest und arbeiten Hand in Hand mit Ihnen, um noch erfolgreicher zu sein.
Anmerkungen zur Materialtechnik, Serie „Industrielle Rahmenkonstruktion“. Ein 6063-T5-Stab, der bei etwa 480 Grad Celsius extrudiert und an ruhender Luft abgekühlt wird, erreicht eine Streckgrenze von etwa 145 MPa und wiegt dabei nur 2,70 g/cm3, etwa ein Dritte...
READ MOREBei zwei Bestellungen für dasselbe 4040-T-Nut-Profil können unterschiedliche Metalle angegeben werden: Ein Käufer schreibt 6063-T5, ein anderer besteht auf 6061-T6, und der Abstand zwischen den beiden Angeboten beträgt oft 10 bis 20 Prozent. Dieser Unterschied ist kein ...
READ MOREEin Einkaufsingenieur, der vierzig Stäbe eines 6-Meter-T-Nut-Profils bestellt, ohne die Aluminiumdichte in lb/in3 zu überprüfen, stellt dies normalerweise an der Laderampe fest, wenn die Palette weitaus mehr wiegt als im Angebot angegeben, und die Frachtklasse ändert si...
READ MOREWenn ein Maschinenbauer nach dem Schmelzpunkt von Aluminium fragt, hat er meist nicht vor, etwas zu schmelzen. Sie überprüfen eine Schweißzeichnung, spezifizieren ein Druckgussgehäuse oder bestätigen, dass ein Rahmen aus extrudiertem Profil in der Nähe einer Wärmequelle ste...
READ MOREDas Aluminium-Strangpressprofil der Serie 120 ist das leistungsstärkste T-Nut-Profil im standardmäßigen industriellen Aluminium-Strangpressprofil. Mit einem Nennquerschnitt von 120 mm × 120 mm und Wandstärken bis 15 mm bietet dieses Profil die höchste Biegesteifigkeit und Tragfähigkeit unter den T-Nut-Profilen. Es ist für großfodermatige Strukturrahmen, schwere Geräteträger, Montageportale, Förderbrücken und automatisierte Maschinenbasen konzipiert, bei denen die Durchbiegung unter extremen statischen oder dynamischen Belastungen minimiert werden muss.

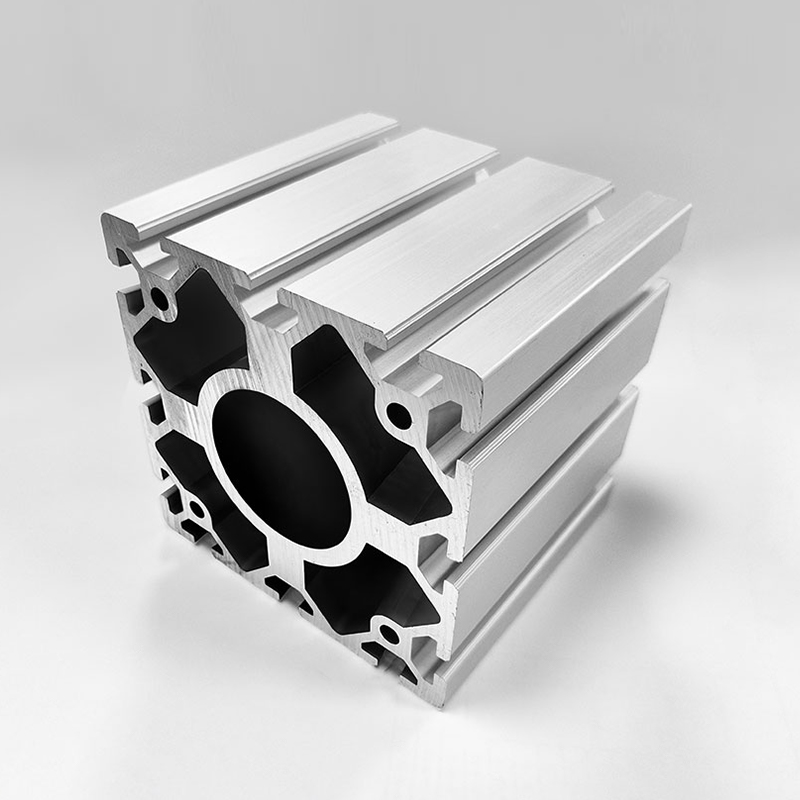

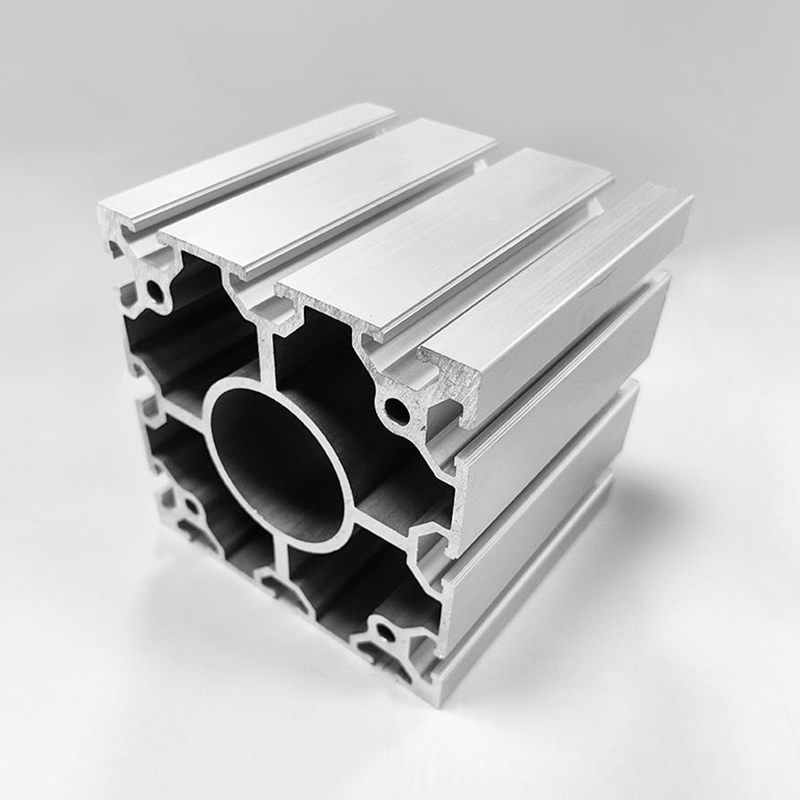

Als Hersteller von Aluminium-Strangpressprofilen der Serie 120 und Fabrik bietet Shanghai Huishuo Aluminium Industry Technology Co., Ltd. zwei Standardvarianten an: die HS-8-120120L mit einem Querschnitt von 120×120 mm und die Ultra-Heavy-Duty-Version HS-8-120120 mit 15 mm Wandstärke. Beide werden auf leistungsstarken Strangpressen (bis zu 5000 Tonnen) hergestellt und unterliegen einer strengen Qualitätskontrolle. Die Kategorie stellt Beschaffungsmanagern und Ingenieuren die technischen Daten, Auswahlkriterien und RFQ-Anforderungen zur Verfügung, die sie benötigen, um das richtige Profil für Anwendungen mit extremer Belastung zu spezifizieren.
Die 120er-Serie umfasst zwei Hauptproduktmodelle. Die folgende Tabelle vergleicht ihre kritischen Spezifikationen für die Beschaffungsbewertung.
| Parameter | HS-8-120120L | HS-8-120120 |
|---|---|---|
| Querschnitt (mm) | 120 × 120 | 120 × 120 |
| Wandstärke (mm) | Standard-Hochleistungsausführung | 15 |
| Schlitzbreite (mm) | 8 | 8 |
| Legierung | 6063-T5 / 6061-T6 (benutzerdefiniert) | 6063-T5 / 6061-T6 (benutzerdefiniert) |
| Oberflächenbehandlung | Eloxiert (silber/schwarz), Pulverbeschichtung, Elektrophorese | Eloxiert (silber/schwarz), Pulverbeschichtung, Elektrophorese |
| Typische Anwendung | Großformatiger Industrierahmen, schwere Förderbandstützen | Extremlastportale, schwere Maschinenfüße, seismische Abstützung |
| Benutzerdefinierte Länge | Ja (bis zu 6 m Standard, länger auf Anfrage) | Ja (bis zu 6 m Standard, länger auf Anfrage) |
Beide Profile verwenden eine 8-mm-T-Nut, die mit Standard-Hochleistungsverbindern, Befestigungselementen und Zubehör von kompatibel ist Zubehör für Aluminiumprofile Bereich. Die Ultra-Heavy-Duty-Variante (15 mm Wandstärke) kommt zum Einsatz, wenn der Rahmen Punktlasten über 10 kN aufnehmen oder mehr als 3 m ohne Zwischenstützen überbrücken muss.
Die 120er-Serie ist kein Allzweckprofil. Es wird ausgewählt, wenn kleinere Serien (z. B. 80er Serie or 100er Serie ) kann die erforderliche Steifigkeit oder Tragfähigkeit nicht erreichen. Typische Anwendungen sind:
Berücksichtigen Sie bei der Beurteilung der Prozesstauglichkeit die gesamte statische Belastung (einschließlich Sicherheitsfaktor), die dynamische Belastungsfrequenz, die Spannweite und die zulässige Durchbiegung. Beispielsweise erfordert ein Portal, das eine Nutzlast von 500 kg über eine Spannweite von 4 m trägt, die 15-mm-Wandvariante, um die Durchbiegung unter L/500 zu halten.
Die Standardlegierung ist 6063-T5 und bietet gute Extrudierbarkeit und mäßige Festigkeit. Für eine höhere Zugfestigkeit (bis zu 310 MPa) geben Sie 6061-T6 an. Auf Anfrage kann das Werk auch kundenspezifische Legierungen liefern. Zu den Oberflächenbehandlungen gehören:
Geben Sie für Lebensmittel- oder Reinraumanwendungen eine eloxierte Oberfläche mit versiegelten Poren an, um das Ablösen von Partikeln zu verhindern.
Die Profile der Serie 120 sind für die Integration in automatisierte Systeme konzipiert. Die T-Nuten nehmen standardmäßige M8- oder M10-T-Muttern und -Schrauben auf und ermöglichen die direkte Montage von Linearführungen, Sensoren, Kabelkanälen und pneumatischen Komponenten. Für komplexe Baugruppen bietet das Werk die CNC-Aluminiumbearbeitung einschließlich Bohren, Gewindeschneiden, Fräsen und Schneiden auf präzise Längen mit Toleranzen von ±0,1 mm. In der Angebotsanfrage kann eine kundenspezifische Bearbeitung angegeben werden, um die Herstellung vor Ort zu reduzieren.
Für nicht standardmäßige Querschnitte bietet das Unternehmen kundenspezifische Formenbaudienste an. Die Vorlaufzeit für eine neue Form beträgt in der Regel drei bis vier Wochen, gefolgt von Extrusion und Endbearbeitung. Für Sonderprofile gelten Mindestbestellmengen.
Für die Installation werden Standard-T-Nut-Verbinder, Halterungen und Befestigungselemente von verwendet Aluminium-Profilverbinder Bereich. Für hochbeanspruchte Verbindungen verwenden Sie hochfeste Stahlhalterungen und drehmomentkontrollierte Schrauben. Die Korrosionsbeständigkeit des Profils macht eine Lackierung überflüssig und reduziert den Wartungsaufwand. Die Gesamtbetriebskosten sind aufgrund der langen Lebensdauer (20 Jahre in Innenräumen) und der Wiederverwendbarkeit günstig – der modulare Aufbau ermöglicht eine Demontage und Neukonfiguration.
Das Werk verfügt über eine Qualitätsmanagementsystem-Zertifizierung und verwendet hauseigene Prüfgeräte, darunter Zugprüfgeräte, Bildmessgeräte und Koordinatenmessgeräte. Jede Extrusionscharge wird auf Maßhaltigkeit, Geradheit (≤ 0,5 mm pro Meter), Verdrehung und Oberflächenbeschaffenheit überprüft. Für kritische Anwendungen fordern Sie ein Materialprüfzeugnis (EN 10204 3.1) und einen Maßprüfbericht an.
Wenn Sie ein Angebot für Profile der Serie 120 anfordern, geben Sie die folgenden Informationen an, um genaue Preise und Lieferzeiten sicherzustellen:
Berücksichtigen Sie bei der Bewertung eines Anbieters von Aluminium-Strangpressprofilen der Serie 120 Folgendes:
Die Standardlänge beträgt 6000 mm. Größere Längen bis zu 8000 mm können auf Anfrage hergestellt werden, abhängig von der Extrusionspresse und den Handhabungsmöglichkeiten. Bestätigen Sie die spezifischen Anforderungen mit dem Werk.
Ja, mit entsprechender Oberflächenbehandlung. Eloxieren bietet eine gute Korrosionsbeständigkeit für die meisten Außenumgebungen. Für küstennahe oder chemisch aggressive Atmosphären empfehlen wir Pulverbeschichtung oder Elektrophorese. Es werden Befestigungselemente aus Edelstahl empfohlen.
Für Standardprofile auf Lager beträgt die Lieferzeit in der Regel 7–15 Tage. Für kundenspezifische Längen oder Oberflächenbearbeitungen können Sie mit 15–25 Tagen rechnen. Die Anfertigung individueller Formen verlängert den Zeitaufwand um 20–30 Tage. Bestätigen Sie immer die aktuelle Lieferzeit mit dem Lieferanten.
Verwenden Sie Strahlablenkungsformeln mit dem Trägheitsmoment des Profils (Ixx und Iyy). Das Werk kann auf Anfrage Abschnittseigenschaften bereitstellen. Führen Sie bei kritischen Anwendungen eine FEA-Analyse durch. Für dynamische Belastungen wird ein Sicherheitsfaktor von 2–3 empfohlen.
Zubehör wird separat bestellt. Die Fabrik bietet ein umfassendes Sortiment an Zubehör für Aluminiumprofile einschließlich Steckverbinder, Befestigungselemente und Endbearbeitungsteile. Geben Sie in der Ausschreibung die erforderlichen Komponenten für eine Komplettlösung an.
Die Mindestbestellmenge für Sonderprofile beträgt typischerweise 500 kg pro Querschnitt. Bei Standardprofilen gilt keine Mindestlänge für Lagerlängen. Kontaktieren Sie das Werk für eine genaue MOQ basierend auf Ihrer Spezifikation.
