Aluminium-Extrusionsprofil der Serie 30 Custom

Zuhause / Produkte / Industrielle Aluminium-Strangpressprofile / Aluminium-Extrusionsprofil der Serie 30
Kontaktieren Sie uns
[#Eingabe#]
Kontaktieren Sie uns

Aluminium-Extrusionsprofil der Serie 30 Manufacturers

Das Aluminium-Strangpressprofil der Serie 30 stellt eine äußerst vielseitige Mittelweglösung dar und bietet die für Standard-Industriegerüste erforderliche strukturelle Integrität ohne übermäßiges Gewicht. Diese Profile sind die bevorzugte Wahl für den Bau ergonomischer Arbeitsplätze, mobiler Lagerwagen und Sicherheitsumzäunungen. Unser Servicevorteil spiegelt sich in unserem umfassenden Stücklistenmanagement wider, bei dem wir dafür sorgen, dass jedes Profil der 30er-Serie mit hochfesten, vibrationsbeständigen Verbindungselementen gepaart wird, um die langfristige Stabilität Ihrer Konstruktionen zu gewährleisten. Darüber hinaus nutzen wir Präzisionsextrusionstechnologie, um konsistente T-Nuten-Abmessungen beizubehalten und eine reibungslose Integration von Paneelen und Schiebekomponenten direkt in den Rahmen zu ermöglichen.

Über uns
Huishuo Aluminum: 16+ Years Dedicated to Aluminium Profile Processing und Production

Huishuo Aluminum Industry is professional China Aluminium-Extrusionsprofil der Serie 30 manufacturers and Aluminium-Extrusionsprofil der Serie 30 factory, a medium-to-large-scale industrial aluminum profile customization and processing manufacturer integrating R&D, production, and sales. We currently have three major production bases in Shanghai, Anhui, and Jiangsu, covering a total area of ​​approximately 30,000 square meters. We have focused on the aluminum profile customization and processing industry for over 16 years, providing customers with one-stop services including industrial aluminum profiles, custom mold making for special profiles, CNC precision aluminum processing, aluminum surface treatment, and aluminum frame design and assembly.

Since our establishment, we have adhered to the service tenet of "survival through service, development through quality, and competitive through innovation." We have a professional team dedicated to design, R&D, production, and sales. Equipped with advanced machinery, we are able to meet diverse customer requirements by delivering high-quality Aluminium-Extrusionsprofil der Serie 30 and comprehensive, one-stop services.

Wir haben nie aufgehört, wir machen weiter. Wir halten an unserer konsequenten Geschäftspolitik fest und arbeiten Hand in Hand mit Ihnen, um noch erfolgreicher zu sein.

Ehrenurkunde
Nachrichten
Aluminium-Extrusionsprofil der Serie 30 Industry knowledge

Übersicht: Aluminium-Strangpressprofil der Serie 30

Das Aluminium-Strangpressprofil der Serie 30 (Nennquerschnitt 30 mm x 30 mm) ist ein T-Nut-Rahmensystem der mittleren Preisklasse, das häufig in Industriearbeitsplätzen, Sicherheitsschutzvorrichtungen, Materialtransportwagen und leichten Automatisierungsrahmen eingesetzt wird. Es vereint strukturelle Steifigkeit mit Gewichtseffizienz und ist daher die bevorzugte Wahl für Anwendungen, bei denen die 20er-Serie zu leicht und die 40er-Serie überdimensioniert ist. Als Hersteller von Aluminium-Strangpressprofilen der Serie 30 , Shanghai Huishuo Aluminium Industry Technology Co., Ltd. bietet mehrere Varianten an, um den Anforderungen an Belastung, Steifigkeit und Zubehörkompatibilität gerecht zu werden.

Wichtige Spezifikationen und Varianten

Die Profile der Serie 30 zeichnen sich durch ein Außenmaß von 30 mm und eine T-Nut von 8 mm (oder in einigen Versionen eine quadratische Nut von 6 mm) aus. Wandstärke, Schlitzgeometrie und Innenverstärkung bestimmen die Tragfähigkeit. Nachfolgend finden Sie einen Vergleich gängiger Profile der 30er-Serie, die hier erhältlich sind Lieferant von Aluminium-Extrusionsprofilen der Serie 30 in China.

Modell Querschnitt (mm) Wandstärke (mm) Slot-Typ Gewicht (kg/m) Typische Verwendung

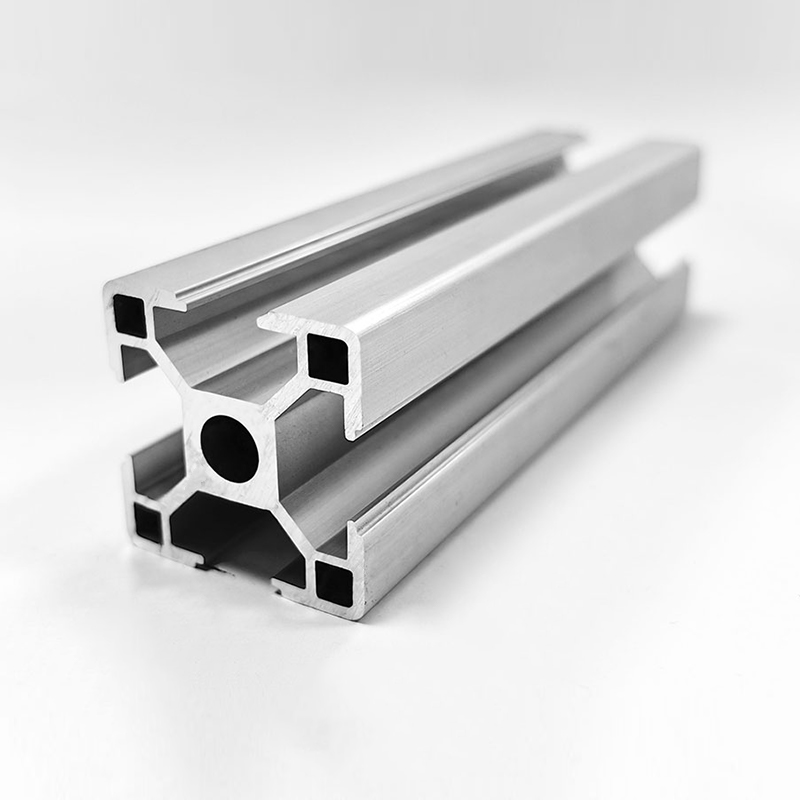

HS-8-3030L 30×30 1.8 T-Nut 8 mm 0.85 Leuchtrahmen, Displayständer
HS-8-3030A 30×30 2.0 T-Nut 8 mm 0.92 Arbeitsplätze, Lichtschutz
HS-8-3030 30×30 2.1 T-Nut 8 mm 0.97 Mehrzweck-Wagen
HS-8-3030F 30×30 2.2 T-Nut 8 mm 1.00 Tragende Maschinenschutzvorrichtungen
HS-8-3030N2 30×30 2,2 (verstärkt) T-Nut 8 mm 1.00 Robuste Rahmen

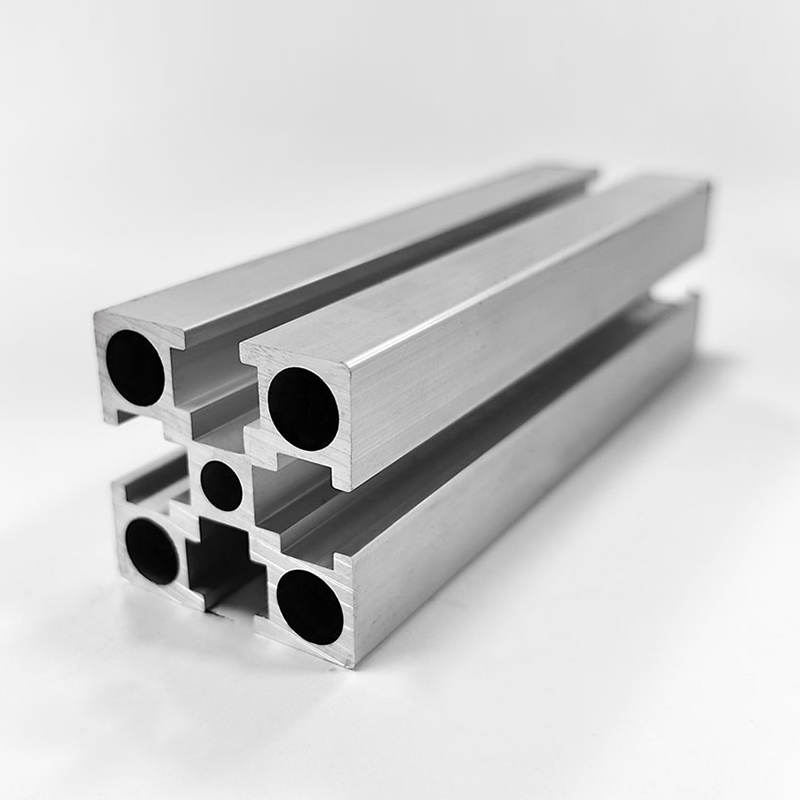

HS-6-3030G 30×30 2.0 Quadratischer Schlitz 6,3 mm 0.88 Lichtschutz, Anzeige
HS-8-3060 30×60 2.0 T-Nut 8 mm 1.40 Träger, längere Spannweiten

Anwendungsanpassung und Auswahllogik

Wählen Sie die Profilvariante basierend auf Belastung, Spannweite und Zubehörkompatibilität:

  • Leichte Beanspruchung (HS-8-3030L, 1,8 mm Wandstärke): Für Präsentationsständer, Labordeckengitter oder nichttragende Gehäuse. Geringstes Gewicht und geringste Kosten.
  • Standardbetrieb (HS-8-3030A, 2,0 mm; HS-8-3030, 2,1 mm): Geeignet für ergonomische Arbeitsplätze, mobile Wagen und Perimeterschutz. Geeignet für standardmäßige 8-mm-T-Muttern und Befestigungselemente.
  • Schwerlast (HS-8-3030F, HS-8-3030N2, 2,2 mm): Für tragende Rahmen, Maschinenfüße und Sicherheitsumhausungen, die eine höhere Steifigkeit erfordern. Wird verwendet, wenn Durchbiegungsgrenzen kritisch sind.
  • Rechteckprofile (HS-8-3060, HS-8-3090): Für längere freitragende Spannweiten oder bei höheren Biegemomenten. Die Breite von 30 mm gewährleistet die Schlitzkompatibilität, während die Höhe von 60/90 mm das Widerstandsmoment erhöht.
  • Quadratischer Schlitz (HS-6-3030G, 6,3 mm Schlitz): Für Systeme mit M6-Hardware oder bei denen die Schalttafelmontage mit Vierkantmuttern bevorzugt wird. Nicht austauschbar mit 8-mm-T-Nut-Zubehör.

Material- und Oberflächenbehandlung

Die Standardlegierung ist 6063-T5 oder 6061-T6, wobei T5 für die Extrusion häufiger verwendet wird. Zu den Optionen für die Oberflächenveredelung gehören:

  • Silber eloxiert: Standardmäßig, korrosionsbeständig, gut für den Innenbereich geeignet.
  • Schwarz eloxiert: Ästhetische Wahl für sichtbare Rahmen; Verfügbar für ausgewählte Modelle (z. B. HS-8-3030).
  • Individuelle Ausführungen: Für spezielle Umgebungen können Pulverbeschichtung, Elektrophorese oder Bürsten spezifiziert werden.

Geben Sie in der Ausschreibung die erforderliche Oberflächenbehandlung an. Lassen Sie sich bei Außen- oder Waschumgebungen die Korrosionsbeständigkeit vom Lieferanten bestätigen.

Integration mit Zubehör und Automatisierung

Die Profile der Serie 30 sind für Standard-T-Nutensteine, Schrauben, Halterungen und Plattenmontagestreifen geeignet. Berücksichtigen Sie für die Automatisierungsintegration Folgendes:

  • Linearführungen und Aktuatoren: Kann mit kundenspezifischen Halterungen direkt in der T-Nut montiert werden.
  • Panelmontage: Polycarbonat- oder Aluminium-Verbundplatten gleiten mit Gummidichtungen in den Schlitz.
  • Anschlüsse: Benutzen Aluminium-Profilverbinder für starre Verbindungen; Verbindungselemente für Aluminiumprofile für eine schnelle Montage.

Für kundenspezifische Bearbeitungen (Bohren, Gewindeschneiden, Fräsen) bietet der Lieferant an CNC-Aluminiumbearbeitung mit einer Toleranz von bis zu 0,01 mm.

Qualitätssicherung und Abnahmeprüfung

Fordern Sie vom Lieferanten folgende Nachweise an:

  • Materialzertifizierung: Mühlentestbericht für Legierung 6063-T5 oder eine angegebene Sorte.
  • Maßkontrollbericht: Schlitzbreite, Außenabmessungen, Geradheit (typischerweise ≤0,5 mm/m).
  • Oberflächengüte: Eloxierungsdicke (≥10 µm für Standard), Farbkonsistenz.
  • Mechanische Prüfung: Zugfestigkeit, Streckgrenze, Härte (z. B. 8-12 HW für T5).

Abnahmekriterien sollten im Kaufvertrag festgelegt werden. Ziehen Sie bei Großaufträgen eine Inspektion durch Dritte im Werk in Betracht.

Checkliste für Käuferanfragen

Fügen Sie diese Artikel in Ihre Angebotsanfrage ein:

  • Profilmodell und Menge (Gesamtlänge in Metern).
  • Legierung und Härte (z. B. 6063-T5).
  • Oberflächenveredelung (silber eloxiert, schwarz eloxiert, kundenspezifisch).
  • Zuschnittabmessungen und -toleranz (±0,5 mm typisch).
  • Bearbeitungsanforderungen (Bohren, Gewindeschneiden, Fräsen) mit detaillierten Zeichnungen.
  • Benötigtes Zubehör (Anschlüsse, Befestigungselemente, Endkappen, Dichtungen).
  • Verpackung (Einzelverpackung, Bündel oder Kiste).
  • Lieferzeit und Incoterms (FOB Shanghai, CIF usw.).
  • Erforderliche Zertifizierungen (Materialzertifikat, Maßbericht).
  • Abnahmetestplan und Stichprobenrate.

Kriterien zur Lieferantenbewertung

Berücksichtigen Sie bei der Bewertung eines Herstellers von Aluminium-Strangpressprofilen der Serie 30 Folgendes:

  • Produktionskapazität: Anzahl der Extrusionslinien (z. B. 13 Linien von 600T bis 5000T) und Tagesleistung.
  • Qualitätssystem: ISO 9001-Zertifizierung (siehe Zertifikatseite).
  • Bearbeitungsmöglichkeiten: CNC-Zentren mit großem Verfahrweg (bis zu 6,5 m) und Toleranzkontrolle.
  • Oberflächenbehandlungslinien: Eloxieren, Pulverbeschichten, Elektrophorese.
  • Erfahrung: Jahre in der Wirtschaft und in Referenzprojekten.

FAQs

Was ist der Unterschied zwischen Aluminium-Strangpressprofilen der Serien 30 und 40?

Die Serie 30 hat einen Querschnitt von 30 mm und ist leichter, geeignet für Arbeitsplätze und Schutzeinrichtungen. Die Serie 40 (40 mm) bietet eine höhere Tragfähigkeit für schwere Automatisierungsrahmen. Wählen Sie die 30er-Serie, wenn Gewicht und Kosten im Vordergrund stehen und die Belastung moderat ist.

Können Profile der Serie 30 im Außenbereich verwendet werden?

Ja, mit entsprechender Oberflächenbehandlung. Eloxierte Profile bieten eine gute Korrosionsbeständigkeit für den Innenbereich. Für den Einsatz im Freien empfehlen wir Pulverbeschichtung oder Elektrophorese. Informieren Sie sich beim Lieferanten über die Umgebungsbedingungen.

Welches Zubehör ist mit T-Nutenprofilen der Serie 30 kompatibel?

Standardmäßige 8-mm-T-Nutensteine, Schrauben, Halterungen, Scharniere und Plattenmontagestreifen. Für quadratische Schlitzversionen (6 mm) verwenden Sie M6-Hardware. Der Lieferant bietet ein umfassendes Sortiment an Zubehör für Aluminiumprofile .

Was ist die typische Vorlaufzeit für Profile der 30er-Serie aus China?

Die Lieferzeit hängt von der Menge und der Individualisierung ab. Standardlagerprofile können innerhalb von 7–15 Tagen versendet werden. Kundenspezifische Extrusionen mit der Entwicklung neuer Formen können 20 bis 30 Tage dauern. Lassen Sie sich dies immer vom Lieferanten bestätigen.

Wie lege ich die richtige Wandstärke für meine Anwendung fest?

Berechnen Sie das maximale Biegemoment und die zulässige Durchbiegung. Für leichte Lasten (Wagen, Displays) reichen 1,8-2,0 mm. Für tragende Rahmen oder Maschinenschutzvorrichtungen verwenden Sie 2,2 mm oder verstärkte Varianten. Stellen Sie dem Lieferanten Lastdaten zur Empfehlung zur Verfügung.
