45 Series Aluminum Extrusion Profile – Heavy-Duty Framing foder Industrial Environments

Das Aluminium-Strangpressprofil der Serie 45 wurde für anspruchsvolle Werkstattumgebungen entwickelt, in denen strukturelle Steifigkeit und Tragfähigkeit von entscheidender Bedeutung sind. Mit einem Schlitzabstand von 45 mm und einer verstärkten Wandstärke unterstützt diese Profilserie schwere Maschinenbasen, mehrstufige Plattformen, Roboterarbeitsplätze und hochbeanspruchte Gehäuse. Als 45 Series Aluminum Extrusion Profile manufacturer , Shanghai Huishuo Aluminium Industry Technology Co., Ltd. bietet eine Reihe von Standard- und kundenspezifischen Profilen mit T-Nuten für flexible Verschraubung und Zubehörintegration. Diese Ressource hilft Beschaffungsmanagern und Anlageningenieuren bei der Bewertung von Spezifikationen, der Auswahl der richtigen Profilvariante und der Vorbereitung einer vollständigen Angebotsanfrage.

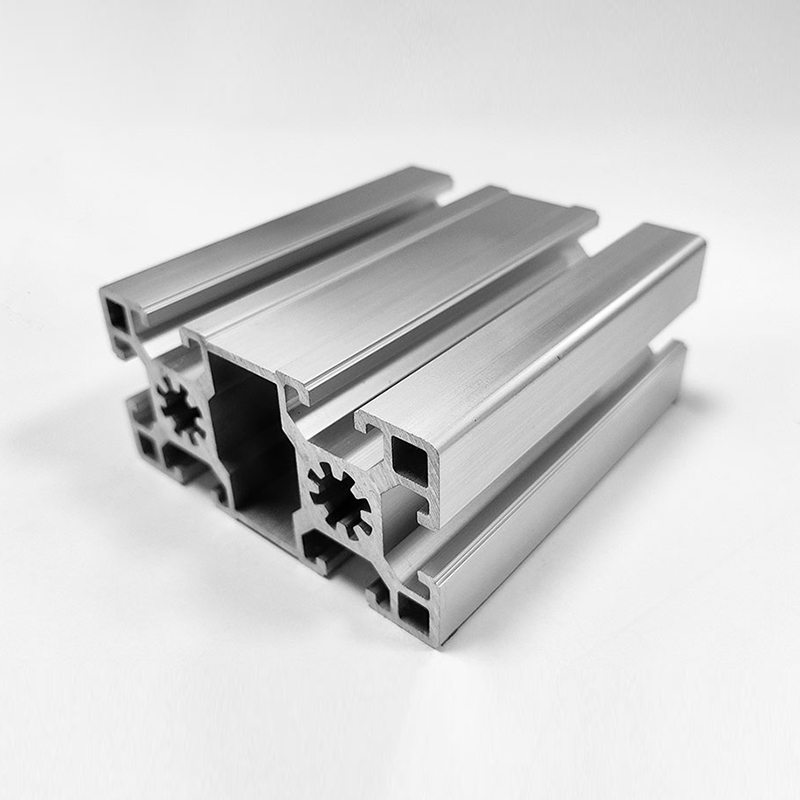

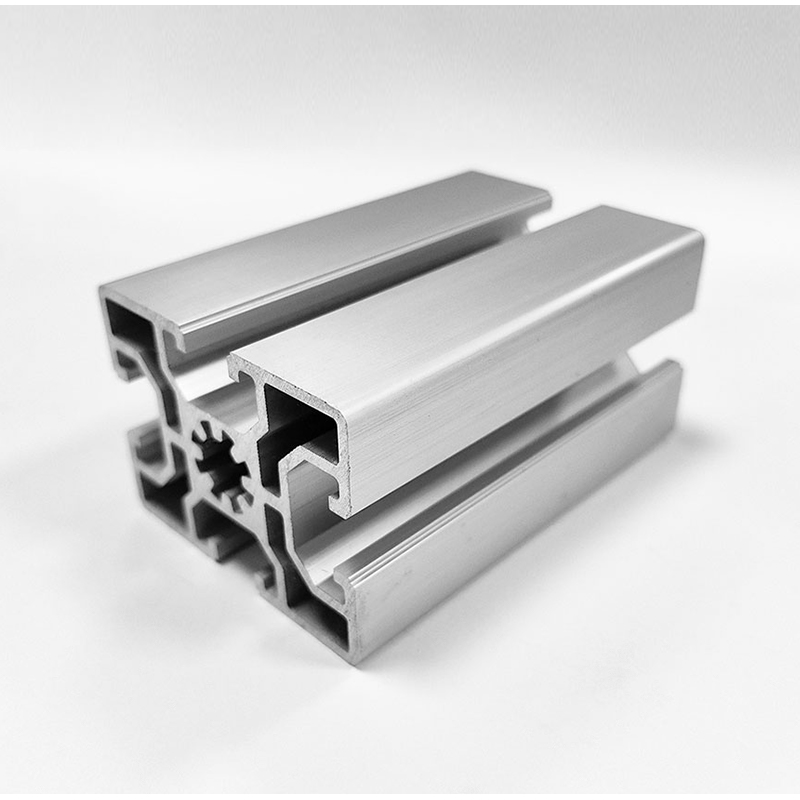

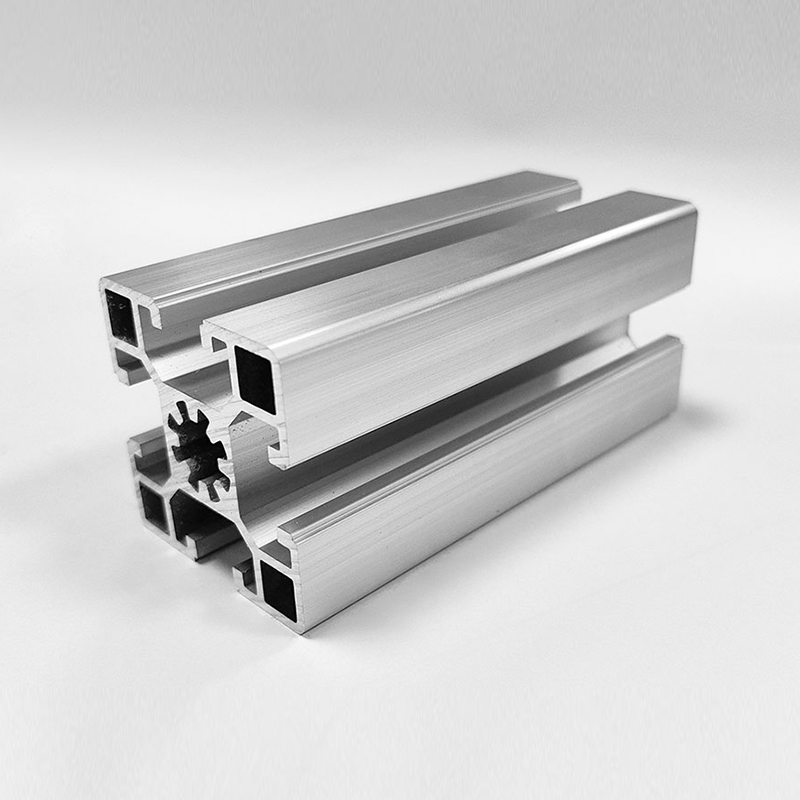

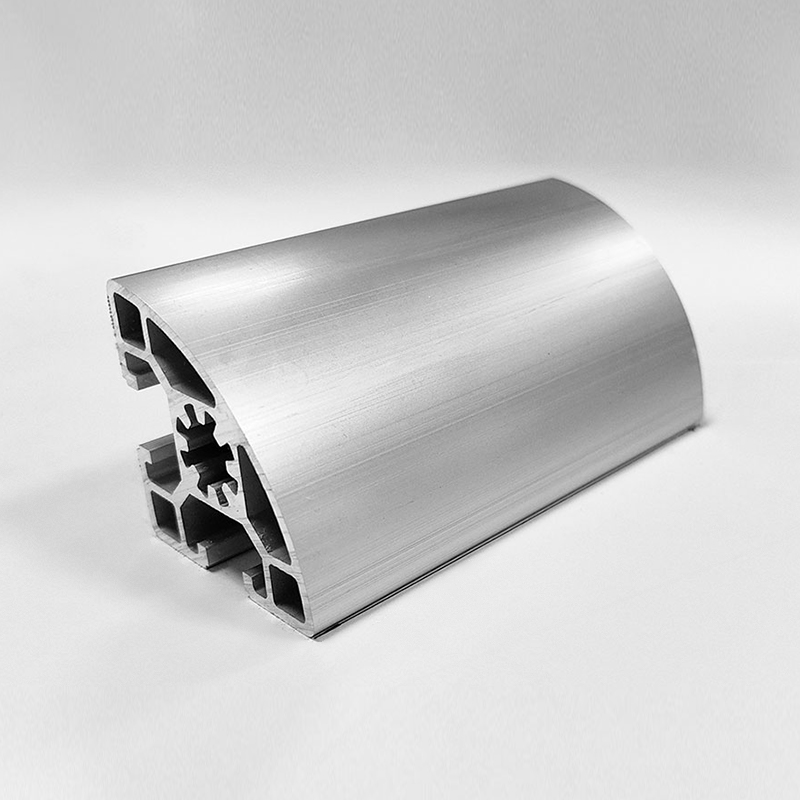

Profilvarianten und Anwendungspassung

The 45 series includes multiple cross-section geometries to match load and stiffness requirements. The table below compares key variants available from the factory.

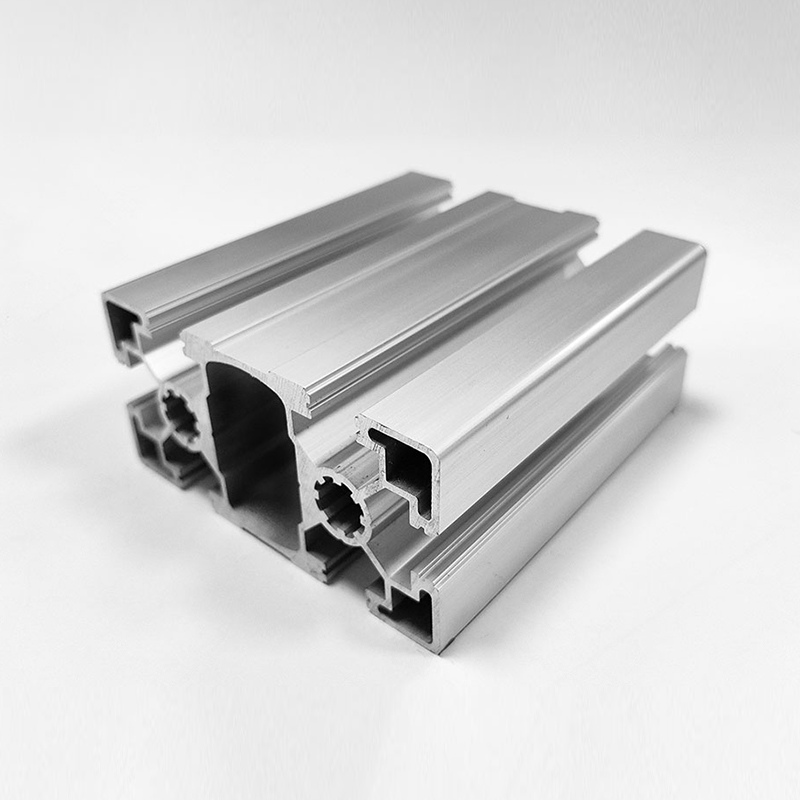

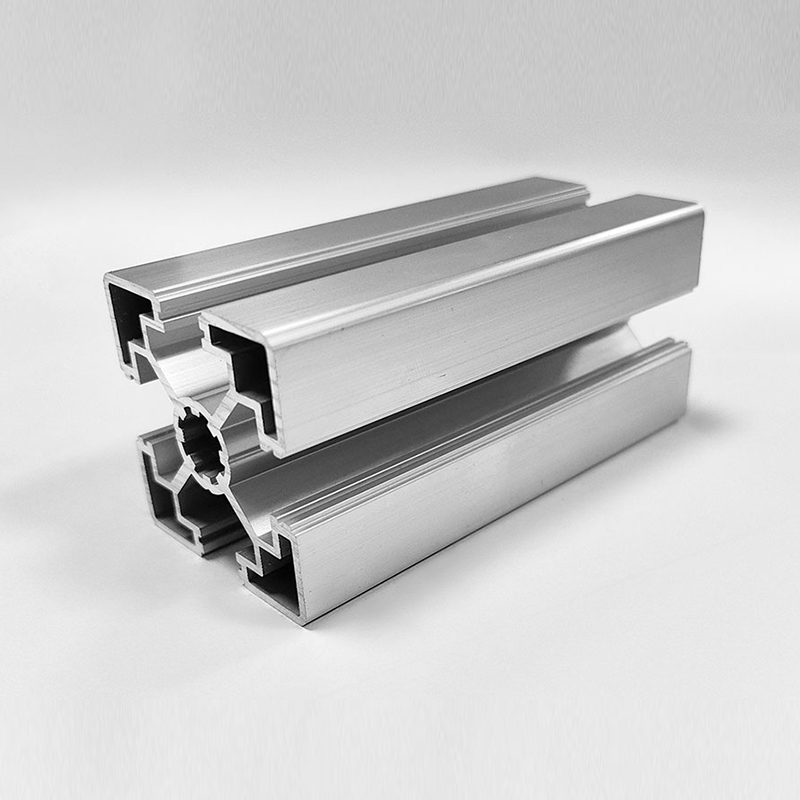

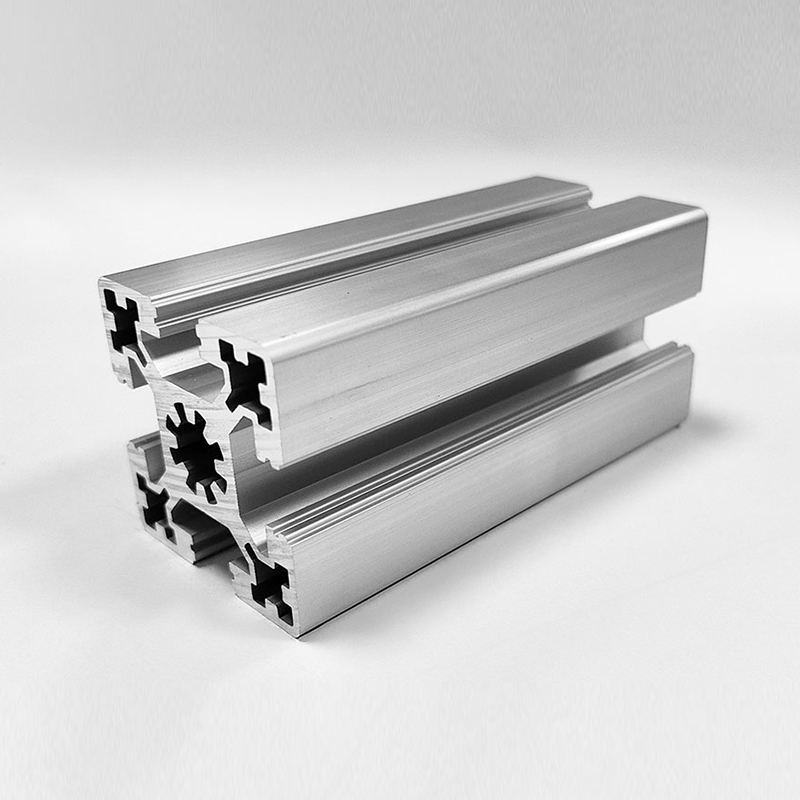

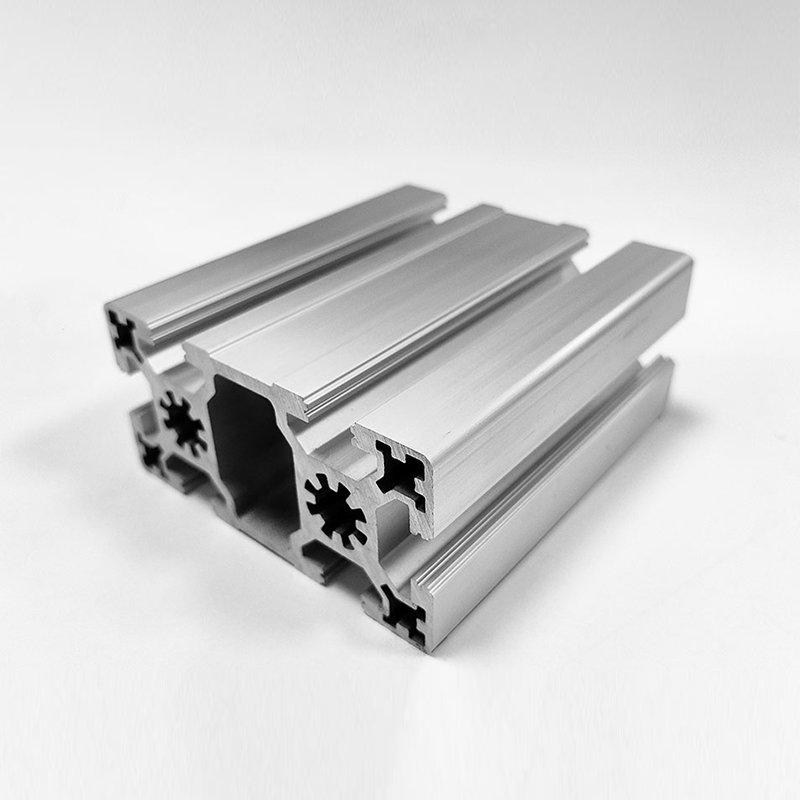

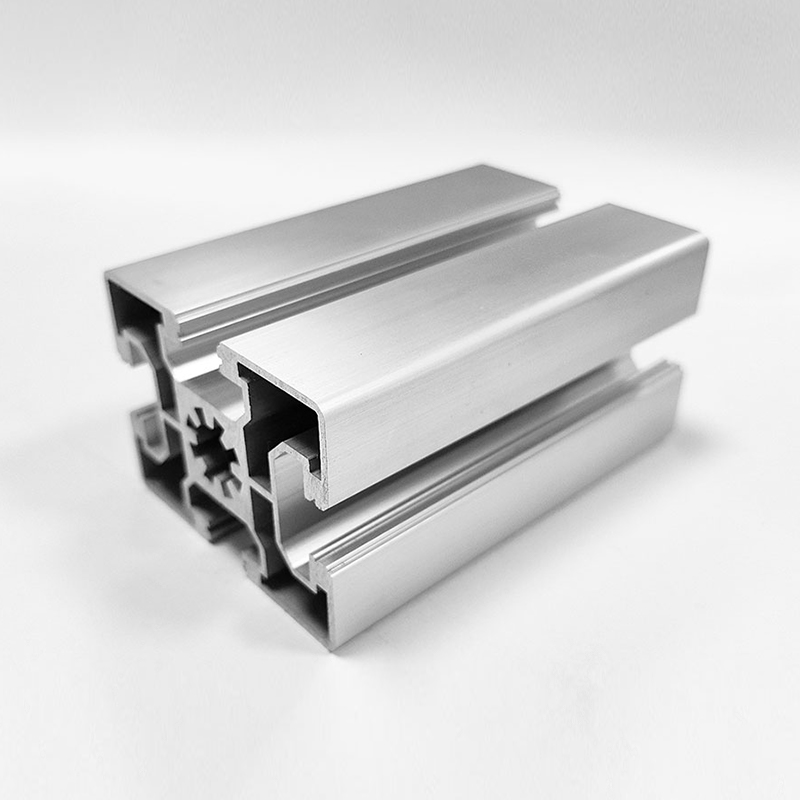

Select the profile variant based on the required moment of inertia and allowable deflection. For cantilevered or high-vibration applications, choose extra-thick walls (W series). For cost-sensitive, low-load guards, lightweight L variants reduce material cost.

Material- und Oberflächenbehandlung

Alle Profile der Serie 45 werden aus der Aluminiumlegierung 6063-T5 oder 6060-T6 extrudiert und bieten eine gute Balance aus Festigkeit, Korrosionsbeständigkeit und Bearbeitbarkeit. Standard surface finish is silver anodized (AA10–AA15). Optional treatments include black anodizing, powder coating (RAL colors), electrophoretic coating, and fluorocarbon painting. The factory operates 6 surface treatment lines, including anodizing and powder coating, ensuring consistent quality. For harsh environments (e.g., chemical plants, outdoor installations), specify enhanced corrosion protection in the RFQ.

Anpassungs- und Fertigungsdienstleistungen

The supplier offers advanced fabrication beyond standard cut-to-length. Zu den Dienstleistungen gehören:

• CNC-Präzisionsbearbeitung – drilling, tapping, milling, and slotting with tolerance down to 0.01 mm (26 CNC centers, effective machining diameter up to 6.5 m).
• Individueller Formenbau – for non-standard cross-sections or special T-slot geometries.
• Tieflochgewindeschneiden and complex milling for ready-to-bolt components.
• Montage – frame design and assembly support for turnkey structures.

When ordering custom profiles, provide a 2D/3D drawing with critical dimensions, tolerances, and surface finish requirements. The factory can develop extrusion dies for unique shapes; Die Vorlaufzeit für den Formenbau hängt von der Komplexität ab.

Integration mit Zubehör und anderen Serien

Die 45er-Serie ist mit dem Standard kompatibel Zubehör für Aluminiumprofile including T-nuts, corner brackets, hinges, and panel mounts. Berücksichtigen Sie bei leichteren Anwendungen die Aluminium-Extrusionsprofil der Serie 40 ; für schwerere Lasten die 50er Serie or 60er Serie könnte passender sein. Die 45er-Serie schließt die Lücke zwischen der mittelschweren 40er-Serie und der schweren 50er-Serie und bietet eine höhere Steifigkeit als 40 ohne den Gewichtsnachteil von 50.

Qualitätssicherung und Prüfung

Das Werk unterhält eine Qualitätskontrollabteilung mit Bildmessgeräten, Zugprüfmaschinen und Koordinatenmessgeräten. Certificates include Quality Management System Zertifizierung and utility model patents. For critical applications, request material test reports (chemical composition, mechanical properties) and dimensional inspection reports. Acceptance criteria should be defined in the RFQ, including straightness tolerance (typically ≤0.5 mm/m), twist, and surface finish.

Checkliste für Käuferanfragen

Use the following checklist to ensure complete specifications when requesting a quote for 45 series profiles:

• Profilmodell – z. B. HS-10-4545W, HS-10-4590L.
• Querschnittsabmessungen und Wandstärke.
• Legierung und Härte – z. B. 6063-T5, 6060-T6.
• Länge pro Stück – Standardlängen von 6 m oder kundenspezifische Schnittlängen.
• Menge – Gesamtmeter oder Stückzahl.
• Oberflächenbeschaffenheit – anodized (color, thickness), powder coating (RAL code), or other.
• Bearbeitungsanforderungen – drilling, tapping, milling, countersinking (provide drawing).
• Toleranzen – straightness, twist, cut length (±0.5 mm typical).
• Verpackung – individual wrapping, bundles, or crates for export.
• Lieferbedingungen – Incoterm, Hafen, Lieferzeit.
• Certification – Mühlenprüfberichte, Qualitätszertifikate.
• Probe – request a pre-production sample for approval.

Überlegungen zu den Gesamtbetriebskosten

Berücksichtigen Sie bei der Bewertung von Lieferanten nicht nur den Stückpreis, sondern auch:

• Materialqualität – Gleichbleibende Legierungszusammensetzung reduziert Nacharbeit.
• Bearbeitungsgenauigkeit – Enge Toleranzen vereinfachen die Montage.
• Haltbarkeit der Oberflächenbehandlung – beeinflusst die Lebensdauer in korrosiven Umgebungen.
• Zuverlässigkeit der Lieferzeiten – Verzögerungen wirken sich auf Projektpläne aus.
• After-Sales-Unterstützung – technical assistance for installation and troubleshooting.

Shanghai Huishuo Aluminium Industry Technology Co., Ltd. bietet mit drei Produktionsstandorten und über 16 Jahren Erfahrung eine Komplettlösung von der Extrusion bis zur CNC-Bearbeitung und Oberflächenbehandlung. Kontaktieren Sie ihr Team für ein detailliertes Angebot.
