Das Aluminium-Strangpressprofil der Serie 20 dient als Industriestandard für kompakte Industrierahmen und bietet eine erhebliche strukturelle Steifigkeit bei gleichzeitig schlankem, platzsparendem Profil. Die Aluminiumstrangpressung der Serie 20 wird häufig bei der Konstruktion von 3D-Druckerrahmen, kleinen Maschinenschutzvorrichtungen und automatisierten Prüfeinheiten eingesetzt. Wir steigern den Wert dieser Profile durch hochwertige eloxierte Oberflächenbehandlungen, die für langfristige Korrosionsbeständigkeit und eine professionelle Ästhetik sorgen. Durch die Nutzung unseres riesigen Lagerbestands bieten wir branchenführende Lieferzeiten und ein synchronisiertes Sortiment an Verbindungselementen.
Huishuo Aluminum Industry is professional China Aluminium-Strangpressprofil der Serie 20 manufacturers and Aluminium-Strangpressprofil der Serie 20 factory, a medium-to-large-scale industrial aluminum profile customization and processing manufacturer integrating R&D, production, and sales. We currently have three major production bases in Shanghai, Anhui, and Jiangsu, covering a total area of approximately 30,000 square meters. We have focused on the aluminum profile customization and processing industry for over 16 years, providing customers with one-stop services including industrial aluminum profiles, custom mold making for special profiles, CNC precision aluminum processing, aluminum surface treatment, and aluminum frame design and assembly.
Since our establishment, we have adhered to the service tenet of "survival through service, development through quality, and competitive through innovation." We have a professional team dedicated to design, R&D, production, and sales. Equipped with advanced machinery, we are able to meet diverse customer requirements by delivering high-quality Aluminium-Strangpressprofil der Serie 20 and comprehensive, one-stop services.
Wir haben nie aufgehört, wir machen weiter. Wir halten an unserer konsequenten Geschäftspolitik fest und arbeiten Hand in Hand mit Ihnen, um noch erfolgreicher zu sein.
Anmerkungen zur Materialtechnik, Serie „Industrielle Rahmenkonstruktion“. Ein 6063-T5-Stab, der bei etwa 480 Grad Celsius extrudiert und an ruhender Luft abgekühlt wird, erreicht eine Streckgrenze von etwa 145 MPa und wiegt dabei nur 2,70 g/cm3, etwa ein Dritte...
READ MOREBei zwei Bestellungen für dasselbe 4040-T-Nut-Profil können unterschiedliche Metalle angegeben werden: Ein Käufer schreibt 6063-T5, ein anderer besteht auf 6061-T6, und der Abstand zwischen den beiden Angeboten beträgt oft 10 bis 20 Prozent. Dieser Unterschied ist kein ...
READ MOREEin Einkaufsingenieur, der vierzig Stäbe eines 6-Meter-T-Nut-Profils bestellt, ohne die Aluminiumdichte in lb/in3 zu überprüfen, stellt dies normalerweise an der Laderampe fest, wenn die Palette weitaus mehr wiegt als im Angebot angegeben, und die Frachtklasse ändert si...
READ MOREWenn ein Maschinenbauer nach dem Schmelzpunkt von Aluminium fragt, hat er meist nicht vor, etwas zu schmelzen. Sie überprüfen eine Schweißzeichnung, spezifizieren ein Druckgussgehäuse oder bestätigen, dass ein Rahmen aus extrudiertem Profil in der Nähe einer Wärmequelle ste...
READ MOREDas Aluminium-Strangpressprofil der Serie 20 ist der Industriestandard für kompakte, leichte Industrierahmen. Mit einem Nennquerschnitt basierend auf 20-mm-Schritten (z. B. 20×20 mm, 20×40 mm) bieten diese Profile ausreichende strukturelle Steifigkeit für kleine Maschinenschutzvorrichtungen, 3D-Druckerrahmen, automatisierte Prüfeinheiten und leichte Förderbänder. Als Hersteller von Aluminium-Extrusionsprofilen der Serie 20 , Shanghai Huishuo Aluminium Industry Technology Co., Ltd. bietet eine Reihe von Profilen mit 6 mm oder 4 mm T-Nuten, eloxierten Oberflächen und Kompatibilität mit Standardbefestigungen und Zubehör. Die technischen Informationen helfen Beschaffungsmanagern und Ingenieuren dabei, die richtige Profilvariante auszuwählen, Spezifikationskompromisse zu verstehen und eine vollständige Angebotsanfrage vorzubereiten.
Die 20er-Serie umfasst mehrere Querschnittsdesigns, die jeweils für unterschiedliche Belastungs- und Montageanforderungen optimiert sind. Nachfolgend finden Sie einen Vergleich der gängigsten ab Werk erhältlichen Profile.
| Profilmodell | Querschnitt (mm) | Schlitzbreite (mm) | Typische Anwendung | Oberflächenbeschaffenheit |
|---|---|---|---|---|
| 2020 | 20×20 | 6 | Leichte Rahmen, 3D-Druckerportale | Silber/schwarz eloxiert |
| 2020R | 20×20 (abgerundete Ecken) | 6 | Ästhetische Gehäuse, schlagfeste Schutzvorrichtungen | Eloxiert |
| 2020N1 | 20×20 (einseitig geschlossener Schlitz) | 6 | Staubdichte Gehäuse, Reinräume | Eloxiert |
| 2020N2 | 20×20 (beidseitig geschlossener Schlitz) | 6 | Glatte Außenrahmen, Konsumgüter | Eloxiert |
| Quadratischer Slot 2020 | 20×20 | 4 | Ultraleichte Strukturen, Präsentationsständer | Eloxiert |

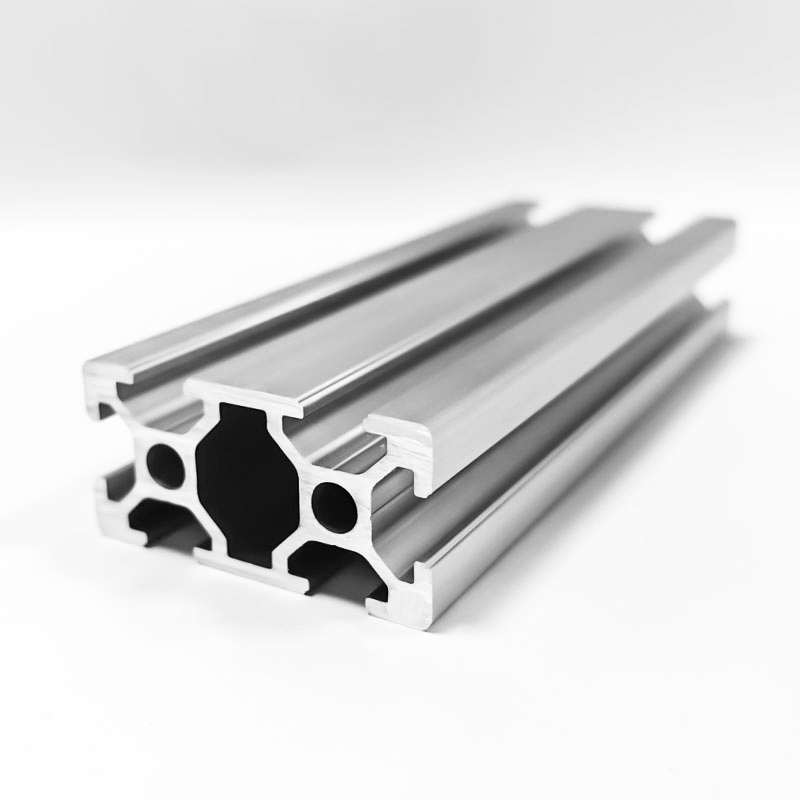

| 2040 | 20×40 | 6 | Leichtlastgestelle, Arbeitsplätze | Eloxiert |
| Quadratischer Schlitz 2040 | 20×40 | 8 | Modularer Rahmen mit größeren Befestigungselementen | Eloxiert |

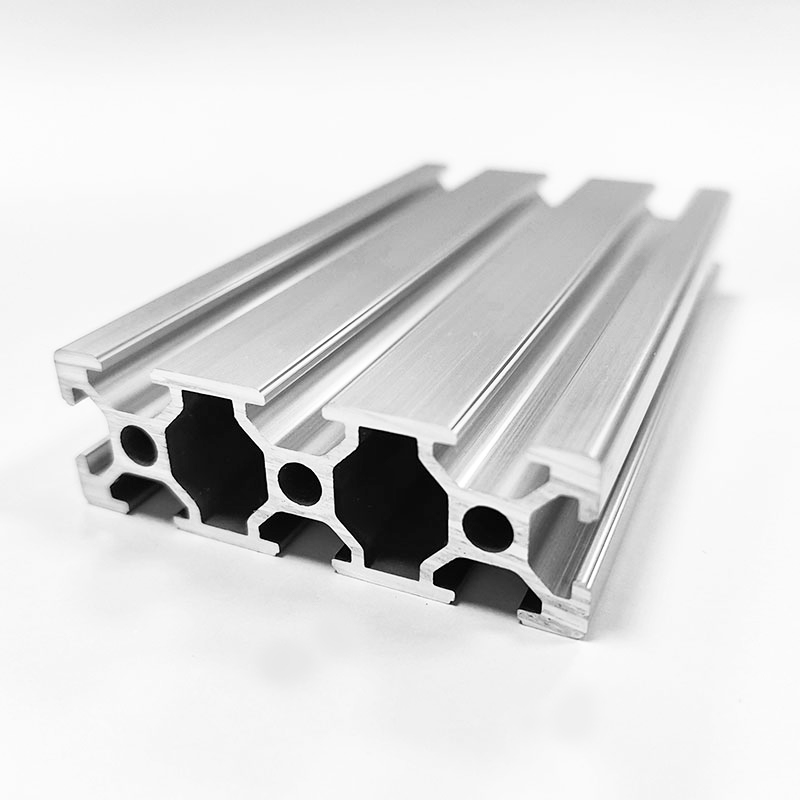

| 2060 | 20×60 | 6 | Mehrschlitzträger, Stützen mittlerer Spannweite | Eloxiert |

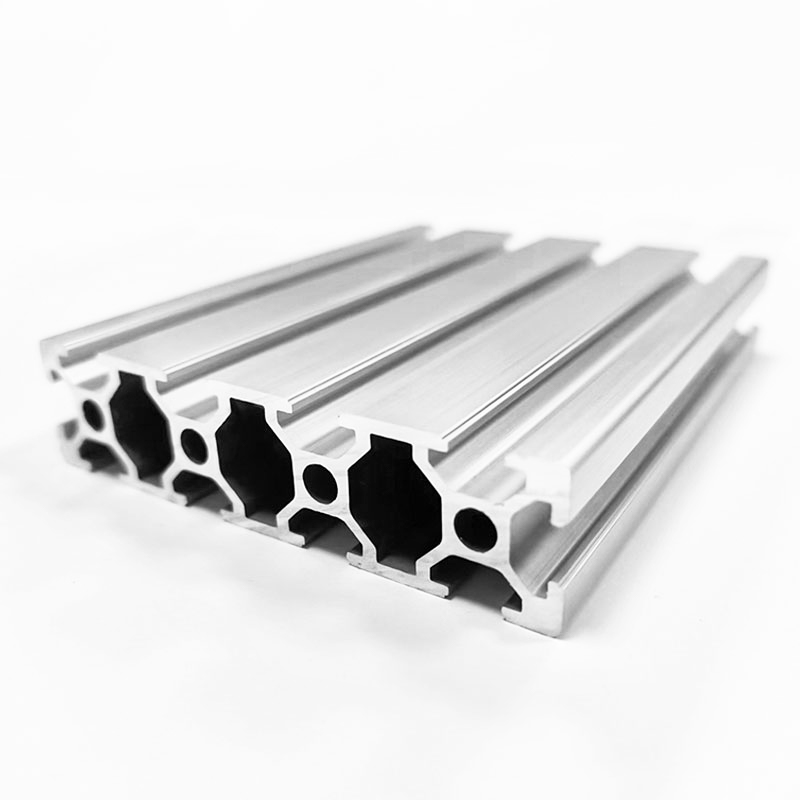

| 2080 | 20×80 | 6 | Schwerlastrahmen, Maschinenfüße | Eloxiert |
| Quadratischer Schlitz 2080 | 20×80 | 8 | Verstärkte Konstruktionen, hochbelastbare Spannweiten | Eloxiert |
Die Wahl des richtigen Profils der Serie 20 hängt von den Belastungsanforderungen, der Montagemethode und den Umgebungsbedingungen ab.
Alle 20 Serienprofile daraus Lieferant von Aluminium-Extrusionsprofilen der Serie 20 werden je nach erforderlicher Festigkeit und Formbarkeit aus der Aluminiumlegierung 6063-T5 oder 6061-T6 extrudiert. Die Standardoberflächenbehandlung ist Silber oder Schwarz eloxiert (AA10-AA15) und sorgt für Korrosionsbeständigkeit und ein gleichmäßiges Finish. Für spezielle Umgebungen kann eine Pulverbeschichtung oder eine elektrophoretische Beschichtung durchgeführt werden. Bestätigen Sie die Legierung und den Härtegrad in Ihrer Angebotsanfrage, da 6061-T6 eine höhere Zugfestigkeit bietet, sich jedoch für komplexe Formen weniger extrudieren lässt.
Die Profile der Serie 20 sind für den Einsatz mit einer breiten Palette von Produkten konzipiert Zubehör für Aluminiumprofile , einschließlich T-Muttern, Eckhalterungen, Winkelverbindungen und Endkappen. Der 6-mm-Schlitz ist mit Standard-M6-Einschubmuttern und federbelasteten Befestigungselementen kompatibel. Für 4-mm-Vierkantschlitzprofile verwenden Sie spezielle 4-mm-Hardware. Geben Sie bei der Bestellung an, ob Sie vorgeschnittene Längen, Bohr- und Gewindelöcher oder komplette Rahmensätze benötigen. Der Hersteller bietet CNC-Aluminiumbearbeitung für die Präzisionsbearbeitung von Profilen nach Ihren genauen Maßen.
Überprüfen Sie eingehende Profile auf Maßhaltigkeit (Querschnittstoleranz typisch ±0,2 mm), Geradheit (≤0,5 mm pro Meter) und Gleichmäßigkeit der Oberflächenbeschaffenheit. Das Werk verfügt über eine Zertifizierung als Qualitätsmanagementsystem und verwendet Prüfgeräte wie Bildmessgeräte und Zugprüfgeräte. Fordern Sie zur Rückverfolgbarkeit ein Materialprüfzertifikat (MTC) gemäß EN 10204 oder ein gleichwertiges Zertifikat an. Erwägen Sie bei großen Bestellungen eine Inspektion vor dem Versand (PSI), um die Schlitzbreite, Oberflächenfehler und die Anodisierungsdicke (≥10 μm empfohlen) zu überprüfen.
Nutzen Sie die folgende Checkliste, wenn Sie ein Angebot für Aluminium-Strangpressprofile der Serie 20 anfordern:
Berücksichtigen Sie bei der Bewertung von Lieferanten nicht nur den Stückpreis, sondern auch Folgendes:
6-mm-Steckplätze nehmen Standard-M6-Hardware auf und werden häufiger für Strukturrahmen verwendet. 4-mm-Schlitze eignen sich für ultraleichte Anwendungen, bei denen kleinere Befestigungselemente akzeptabel sind. Zubehör ist nicht austauschbar.
Ja. Die Fabrik bietet CNC-Schneiden, Bohren, Gewindeschneiden und Fräsen. Geben Sie in Ihrer Angebotsanfrage genaue Abmessungen und Toleranzen an.
Silber eloxiert (AA10) ist Standard. Schwarz eloxiert, Pulverbeschichtung und Elektrotauchlackierung sind auf Anfrage erhältlich.
Die meisten Profile der 20er-Serie mit 6-mm-T-Nuten sind mit gängigen Zubehörteilen von Marken wie Bosch Rexroth, Item und Misumi kompatibel. Bestätigen Sie die Schlitzabmessungen vor der Großbestellung anhand eines Musters.
Bei vorrätigen Profilen 7-15 Tage. Für kundenspezifische Längen oder nicht standardmäßige Ausführungen 15–25 Tage, je nach Menge.
Ja. Das Ingenieurteam kann 2D-/3D-Zeichnungen bereitstellen und bei der Rahmenkonstruktion behilflich sein. Beziehen Sie diese Anforderung in Ihre Anfrage ein.
