Unser Aluminium-Strangpressprofil der Serie 40 gilt als Maßstab für die industrielle Automatisierung und bietet die robuste Unterstützung, die für Robotermaschinenbasen und große Montagelinien erforderlich ist. Diese aus hochreinem 6063-T5-Aluminium gefertigte Serie verfügt über ein außergewöhnliches Trägheitsmoment, um Biegungen und Verdrehungen unter erheblichen statischen und dynamischen Belastungen standzuhalten. Durch unsere kompetente technische Auswahlberatung helfen wir Ihnen, das umfangreiche Ökosystem an standardisiertem Zubehör der 40er-Serie zu nutzen, um eine wirklich flexible und zukunftssichere Produktionsumgebung zu schaffen.
Huishuo Aluminum Industry is professional China Aluminium-Extrusionsprofil der Serie 40 manufacturers and Aluminium-Extrusionsprofil der Serie 40 factory, a medium-to-large-scale industrial aluminum profile customization and processing manufacturer integrating R&D, production, and sales. We currently have three major production bases in Shanghai, Anhui, and Jiangsu, covering a total area of approximately 30,000 square meters. We have focused on the aluminum profile customization and processing industry for over 16 years, providing customers with one-stop services including industrial aluminum profiles, custom mold making for special profiles, CNC precision aluminum processing, aluminum surface treatment, and aluminum frame design and assembly.
Since our establishment, we have adhered to the service tenet of "survival through service, development through quality, and competitive through innovation." We have a professional team dedicated to design, R&D, production, and sales. Equipped with advanced machinery, we are able to meet diverse customer requirements by delivering high-quality Aluminium-Extrusionsprofil der Serie 40 and comprehensive, one-stop services.
Wir haben nie aufgehört, wir machen weiter. Wir halten an unserer konsequenten Geschäftspolitik fest und arbeiten Hand in Hand mit Ihnen, um noch erfolgreicher zu sein.
Anmerkungen zur Materialtechnik, Serie „Industrielle Rahmenkonstruktion“. Ein 6063-T5-Stab, der bei etwa 480 Grad Celsius extrudiert und an ruhender Luft abgekühlt wird, erreicht eine Streckgrenze von etwa 145 MPa und wiegt dabei nur 2,70 g/cm3, etwa ein Dritte...
READ MOREBei zwei Bestellungen für dasselbe 4040-T-Nut-Profil können unterschiedliche Metalle angegeben werden: Ein Käufer schreibt 6063-T5, ein anderer besteht auf 6061-T6, und der Abstand zwischen den beiden Angeboten beträgt oft 10 bis 20 Prozent. Dieser Unterschied ist kein ...
READ MOREEin Einkaufsingenieur, der vierzig Stäbe eines 6-Meter-T-Nut-Profils bestellt, ohne die Aluminiumdichte in lb/in3 zu überprüfen, stellt dies normalerweise an der Laderampe fest, wenn die Palette weitaus mehr wiegt als im Angebot angegeben, und die Frachtklasse ändert si...
READ MOREWenn ein Maschinenbauer nach dem Schmelzpunkt von Aluminium fragt, hat er meist nicht vor, etwas zu schmelzen. Sie überprüfen eine Schweißzeichnung, spezifizieren ein Druckgussgehäuse oder bestätigen, dass ein Rahmen aus extrudiertem Profil in der Nähe einer Wärmequelle ste...

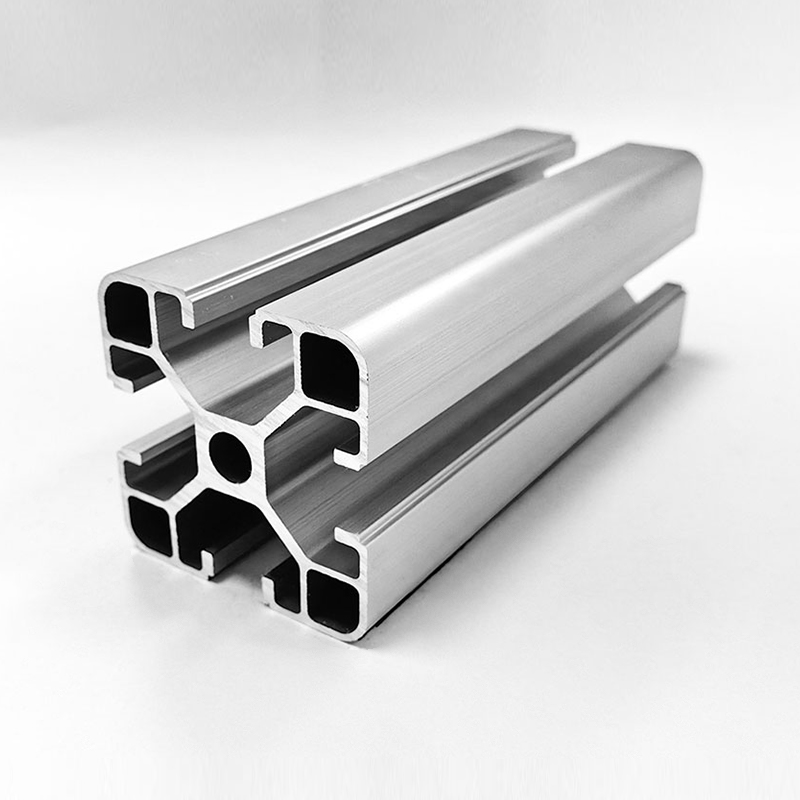

READ MOREAluminium-Extrusionsprofil der Serie 40 – ein 40 mm x 40 mm großes Quadratprofil mit T-Nuten, das häufig für Maschinenrahmen, Arbeitsstationen, Förderbänder und Automatisierungsstrukturen verwendet wird. Diese Kategorie bietet mehrere Varianten, die sich in Wandstärke, Schlitzbreite und Lochmuster unterscheiden, um den Last- und Kostenanforderungen gerecht zu werden.
Der 40-mm-Querschnitt sorgt für ein ausgewogenes Verhältnis von Steifigkeit und Gewicht. Es ist die gebräuchlichste Größe für mittelschwere Automatisierungsrahmen, Roboterzellen und Montagelinien. Ein Lieferant von Aluminium-Strangpressprofilen der Serie 40 bietet in der Regel aus 6063-T5-Legierung stranggepresste Profile mit eloxierter oder zweifarbiger Oberfläche an. Das Ökosystem kompatibler Steckverbinder, Verbindungselemente und Zubehörteile ist ausgereift und ermöglicht eine schnelle Montage und Neukonfiguration.
Achten Sie bei der Auswahl eines Profils der Serie 40 auf Wandstärke, Schlitzbreite und Lochdurchmesser. Dickere Wände erhöhen die Tragfähigkeit, erhöhen jedoch das Gewicht und die Kosten. Die Schlitzbreite bestimmt, welche T-Muttern und Schrauben passen. Die folgende Tabelle vergleicht gängige Varianten der Industrielle Aluminium-Strangpressprofile Reichweite.
| Modell | Wandstärke (mm) | Schlitzbreite (mm) | Lochdurchmesser (mm) | Typische Anwendung |
|---|---|---|---|---|
| HS-8-4040F | 2.0 | 8.2 | 14 tiefer Schlitz | Leichte Rahmen, Gehäuse |
| HS-8-4040C | 2.0 | 8.2 | 14 tiefer Schlitz | Universelle Automatisierungsrahmen |
| HS-8-4040B | 2.5 | 8.2 | – | Tragende Stützen |
| HS-8-4040D | 3.2 | 8.2 | Kein Loch | Hochfeste Maschinenfüße |
| HS-8-4040W | 4.5 | 8.2 | Φ6,7 | Extraschwere Konstruktionen |
| HS-8-4040BA | 2.0 | 8.5 | – | Breiter Schlitz für größere T-Muttern |
Für einen Roboterzellenbasis Wählen Sie ein Profil mit einer Wandstärke ≥3,0 mm (z. B. HS-8-4040D oder HS-8-4040W), um die Durchbiegung bei dynamischen Belastungen zu minimieren. Für Reinraumtrennwände oder leichte Arbeitsplätze , reicht die kostengünstige 2,0 mm Wandvariante (HS-8-4040F) aus. Wenn Sie Kabel durch das Profil verlegen müssen, wählen Sie eine Variante mit einem zentralen Loch (z. B. HS-8-4040W mit Φ6,7-Loch).
Die Kompatibilität der Steckplatzbreite ist von entscheidender Bedeutung. Die meisten Profile der 40er-Serie verwenden einen 8,2-mm-Schlitz, der M6- oder M8-T-Muttern aufnimmt. Der HS-8-4040BA verfügt über einen 8,5-mm-Schlitz für breitere T-Muttern. Stellen Sie sicher, dass die von Ihnen gewählten Verbinder und Befestigungselemente mit der Schlitzgeometrie übereinstimmen. Die Zubehör für Aluminiumprofile Die Kategorie umfasst kompatible T-Muttern, Halterungen und Eckverbinder.
Die Standardoberfläche ist silber eloxiert (AA10-15). Zweifarbige Profile (z. B. HS-8-4040CA) verfügen über einen schwarzen Schlitz für ästhetischen Kontrast. Geben Sie für Außenbereiche oder korrosive Umgebungen eine Eloxierungsdicke von ≥15 μm oder eine Pulverbeschichtung an. Die Fabrik bietet Anodisierungs-, Elektrophorese- und Sprühlinien an, wie auf der Seite „Fabrikbesichtigung“ gezeigt.
Sollten Standardprofile der Serie 40 Ihren Anforderungen an Querschnitt oder Länge nicht genügen, stellt der Hersteller dies zur Verfügung Kundenspezifischer Formenbau für nicht standardmäßige Formen. Nach der Extrusion können Profile geschnitten, gebohrt, mit Gewinde versehen und gefräst werden CNC-Aluminiumbearbeitung mit einer Toleranz von bis zu 0,01 mm. Geben Sie in Ihrer Angebotsanfrage Lochpositionen, Gewindetiefen und Fasenanforderungen an.
Was ist der Unterschied zwischen Profilen der Serie 40 und der Serie 45?
Die 40er-Serie hat einen Querschnitt von 40 mm, während die 45er-Serie 45 mm hat. Die 45er-Serie bietet eine höhere Tragfähigkeit, ist aber schwerer. Wählen Sie die Serie 40 für mittelschwere Rahmen und die Serie 45 für größere Spannweiten. Siehe Aluminium-Extrusionsprofil der Serie 45 .
Können Profile der Serie 40 im Außenbereich eingesetzt werden?
Ja, bei entsprechender Oberflächenbehandlung. Geben Sie eine Anodisierungsdicke von ≥15 μm oder eine Pulverbeschichtung für Korrosionsbeständigkeit an. Standardmäßig silber eloxierte Profile sind nur für den Innenbereich geeignet.
Welches Zubehör ist mit den Profilen der Serie 40 kompatibel?
Standard-M6- und M8-T-Muttern, Eckhalterungen, Winkelverbinder und Schlitzabdeckungen. Die Aluminium-Profilverbinder Die Kategorie listet kompatible Teile auf.
Welche maximale Länge gibt es für Profile der Serie 40?
Die Standard-Extrusionslänge beträgt 6000 mm. Sonderlängen können nach Ihren Vorgaben zugeschnitten werden. Erwägen Sie bei größeren Spannweiten die Verbindung von Profilen mit Stoßverbindern.
Wie prüfe ich die Tragfähigkeit eines Profils der Serie 40?
Trägheitsmoment (Ix, Iy) und Widerstandsmoment beim Lieferanten erfragen. Verwenden Sie diese Werte in Balkendurchbiegungsformeln für Ihre spezifische Spannweite und Last. Der Hersteller kann für jedes Modell technische Daten bereitstellen.
Bieten Sie kundenspezifische Farben oder Oberflächen an?
Ja, kundenspezifische Eloxalfarben und Pulverbeschichtung (RAL-Farben) sind verfügbar. Es können Mindestbestellmengen gelten. Kontaktieren Sie das Vertriebsteam mit Ihrem Farbcode.
