Die Oberflächenbehandlungstechnologie für Aluminiumprofile ist ein Schlüsselprozess zur Verbesserung der Produktleistung, zur Verlängerung der Lebensdauer und zur Verbesserung der Ästhetik. Basierend auf der Branchenpraxis und den neuesten technologischen Entwicklungen erfolgt im Folgenden eine detaillierte Analyse der wichtigsten Oberflächenbehandlungstechnologien für Aluminiumprofile, einschließlich Prozessprinzipien und anwendbarer Branchen.
I. Eloxierungsbehandlung
Prozessprinzip: Anodisieren ist ein Prozess, bei dem durch Elektrolyse ein Aluminiumoxidfilm (Al₂O₃) auf der Oberfläche von Aluminium gebildet wird. Das Aluminiummaterial wird als Anode in einen Elektrolyten (normalerweise Schwefelsäurelösung) gegeben und unter der Wirkung eines angelegten Stroms (12–18 V) findet eine elektrochemische Reaktion statt, die einen porösen Oxidfilm (5–25 μm dick) erzeugt. Anschließend wird eine Versiegelungsbehandlung durchgeführt, um die Mikroporen zu schließen und die Korrosionsbeständigkeit zu verbessern.
Anwendungsbranchen: Weit verbreitet in der Luft- und Raumfahrt, Elektronik, Gebäudedekoration und Maschinenausrüstung. Beispielsweise kann im Luft- und Raumfahrtbereich durch Hartanodisieren eine Oberflächenhärte von 400–1200 HV erreicht werden, was den Anforderungen an hohe Festigkeit und Verschleißfestigkeit entspricht; Im Elektronik- und Elektrogerätebereich sorgt die Eloxierung für eine hervorragende Isolierung mit einer Durchbruchspannung von mehr als 30 V/μm.
II. Elektrophoretische Beschichtungsbehandlung
Prozessprinzip: Die elektrophoretische Beschichtung wird in Wasser gelöst, wodurch durch Elektrolyse geladene Partikel erzeugt werden. Unter Einwirkung eines externen elektrischen Feldes bewegen sich die geladenen Teilchen in Richtung der Gegenelektrode und lagern sich auf der Oberfläche des Aluminiumprofils ab und bilden einen dichten und gleichmäßigen Film. Es kann in eine anodische elektrophoretische Beschichtung (Harzpartikel ionisieren zu negativen Ionen) und eine kathodische elektrophoretische Beschichtung (Harzpartikel ionisieren zu positiven Ionen) unterteilt werden.
Anwendungsbranchen: Wird häufig in Automobilgehäusen und -zubehör, Fahrradlenkern und -zubehör, kleinen Hardware-Zubehörteilen für den täglichen Gebrauch, Möbeln, Kunsthandwerk usw. verwendet. Beispielsweise erzeugt die elektrophoretische Beschichtung von Autokarosserien einen korrosionsbeständigen und ästhetisch ansprechenden Schutzfilm, der der Erosion von Zement, Mörtel und saurem Regen widersteht.

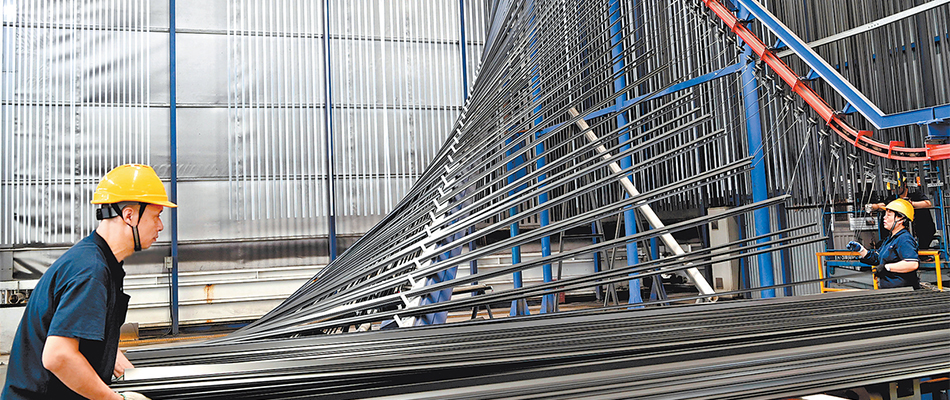

III. Pulverbeschichtung
Verfahrensprinzip: Mittels elektrostatischer Adsorption wird mit einer Spritzpistole Pulverlack auf die Oberfläche von Aluminiumprofilen aufgesprüht. Anschließend schmilzt und fließt es bei hohen Temperaturen und bildet einen gleichmäßigen, dichten und glatten Film.
Anwendungsbranchen: Weit verbreitet in der Automobilindustrie, bei elektrischen Isolierungen, korrosionsbeständigen Chemiepumpen, Ventilen, Zylindern, Rohrleitungen, Stahlkomponenten für den Außenbereich, Stahlmöbeln, Gussteilen usw. Beispielsweise sorgt die Pulverbeschichtung in der Automobilindustrie für eine hervorragende Korrosionsbeständigkeit und Ästhetik von Teilen.
IV. Fluorkohlenstoffbeschichtung
Verfahrensprinzip: Fluorkohlenstoffharzbeschichtungen werden zum Sprühen verwendet, wobei typischerweise ein mehrschichtiges Sprühverfahren eingesetzt wird, einschließlich Grundierung, Decklack und Klarlack, gefolgt von Einbrennen und Aushärten. Anwendungsbranchen: Wird hauptsächlich für die Oberflächenbehandlung von hochwertigen Aluminiumprofilen verwendet, beispielsweise für Vorhangfassaden und hochwertige Türen und Fenster. Seine Beschichtung weist eine hervorragende Witterungsbeständigkeit und UV-Beständigkeit auf und ist daher für den langfristigen Einsatz im Freien geeignet.
